局部阻力系數測定實驗裝置 JGKY-622

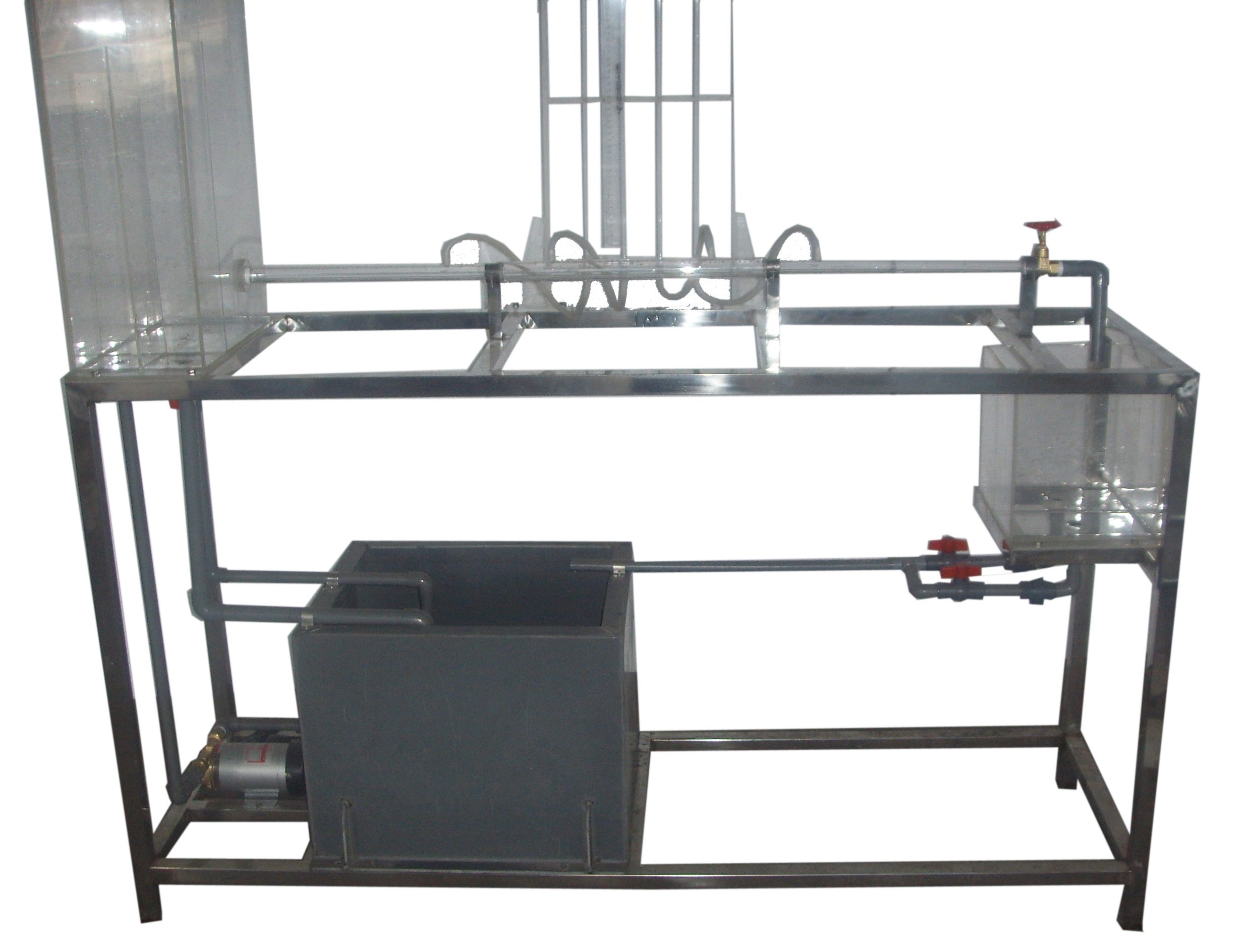

產品參考圖片：

主要功能：局部阻力系數測定實驗裝置 JGKY-622

實驗?zāi)康模?

1、掌握測定管道局部水頭損失系數的方法。

2、對圓管突擴突縮局部阻力系數的經驗公式進行實驗驗證與分析。

3、加深對局部阻力損失機理的理解。

主要配置 :

有機玻璃實驗水箱、局部阻力管、測壓管、水泵、蓄水箱、計量水箱、 刻度標尺、 秒表、玻璃溫度計、自循環裝置、閥門、不銹鋼框架。

技術參數 :

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、實驗水箱：容積 40L，透明有機玻璃制作 ，帶有穩壓溢流口。

3、計量水箱：容積 6L， 透明有機玻璃制作，帶計量刻度。

4、局部阻力管：φ3 0（內徑24） mm，L= 5 00mm；φ2 0（內徑14） mm，L=400mm，透明有機玻璃制作， 管道設有突縮與突擴等管段，在突擴管段上按 3點法布置測點，突縮管段按4點法布置測點 。

5、蓄水箱：500× 4 00× 400mm，材質 PVC板。

6、 靜音環保型 水泵：揚程： 10m ，流量： 12L/min ，功率： 90W 。

7、 測壓計由 6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

8、 實驗所用的流體 --水為全循環設計，充分節約水資源。

9 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10、 外形尺寸： 1500×450×1500mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
