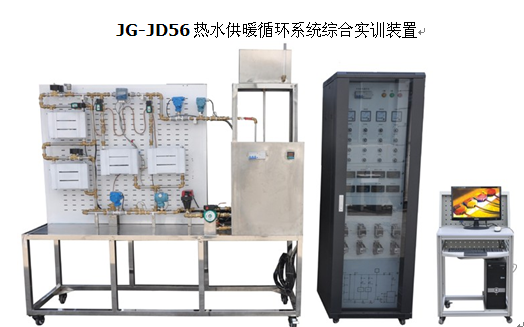

JG-JD56 熱水供暖循環系統綜合實訓裝置

： 一、產品概述
" 熱水供暖循環系統綜合實訓裝置 "  是以可編程控制器 PLC 為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學校空調工程專業、供熱通風和建筑專業等相關課程的教學實訓。

產品名稱：JG-JD56 熱水供暖循環系統綜合實訓裝置
二、技術性能
1. 輸入電源：三相四線～ 380V±10% 50Hz
2. 工作環境：溫度  -10 ℃ ～ +40 ℃ ；相對濕度＜ 85%(25 ℃ )  海拔＜ 4000m
3. 裝置容量：＜ 10kVA
4. 設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、系統配置
1. 實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2. 熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1) 電熱水鍋爐
額定功率： 9kW
供熱面積： 108m2
供熱量： 7740kcal/h
(2) 膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3) 小型熱水泵
額定功率： 95W
額定揚程： 6m
額定流量： 1.08m3/h
（ 4 ） PLC 主機
西門子 CPU 224(1 個 )
數字量擴展模塊 EM223 （ 1 只）
模擬量擴展模塊 EM231 （ 2 只）
3. 控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及 PLC 主機單元。
四、實訓項目
1. 掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2. 熱水供暖系統的安裝與調試
3. 熱水供暖用戶熱計量
4. 熱力工況調節
5.PLC 可編程控制器編程及調試
6. 組態軟件的應用
五、配置清單
