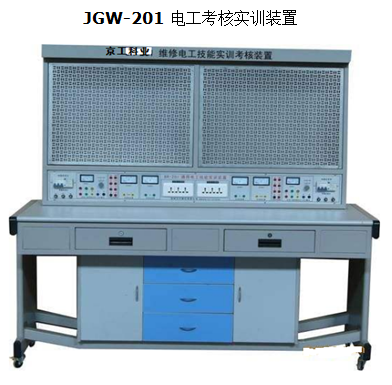

JGW-201 電工考核實訓裝置
主要功能：JGW-201 電工考核實訓裝置
一、概述
JGW-201 電工考核實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置上裝有實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要。，是各大中專院校職業院校實驗實訓室建設的選擇。
二、技術指標及要求 :
1 、外型尺寸： 155 x 70 x 160 cm3
鐵質噴塑結構，防火板面板。下面設有抽屜和柜子用于存放工具和元器件。裝有四個萬向調節轉動輪子，并裝有剎車系統。
2 、工作電源：交流三相四線 380±5% 50HZ
3 、輸入功率： <1.5KVA
電源：
4 、輸出交流電源：三相四線 380V 、單相 220V ，電壓電流表指示。
5 、人身安全保護功能：電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。
6 、低壓交流電源 :3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V ；并可輸出雙 3V 、 6V 、 9V 、 12V 、 18V 。
7 、電源插座：提供三個多功能電源插座。
8 、測量?jī)x表 : 指針式交流 450V 電壓表一只；指針式交流電流表 3A 一只。
9 、網孔板（兩塊）：規格： 60*70CM 。
三、實驗器材配置（每臺配 2 套）
配置清單
序號 |
名稱 |
數量 |
1 |
實訓網板 |
1塊 |
2 |
凳子 |
1只 |
3 |
實驗導線 |
1套 |
4 |
使用說明書 |
1本 |
5 |
交流接觸器及座 |
4 |
6 |
時間繼電器及座 |
2 |
7 |
熱繼電器及座 |
2 |
8 |
變壓器 |
1 |
9 |
電阻 |
4 |
10 |
按鈕開關盒 |
3 |
11 |
端子排 |
10 |
12 |
電容 |
1 |
13 |
日光燈管 |
1 |
14 |
日光燈座 |
1 |
15 |
啟輝器及啟輝器座 |
1 |
16 |
鎮流器 |
1 |
17 |
燈座 |
2 |
18 |
墻壁開關及倒順開關 |
6 |
19 |
白熾燈泡 |
2 |
20 |
尖嘴鉗 |
1 |
21 |
剝線鉗 |
1 |
22 |
斜口鉗 |
1 |
23 |
螺絲刀 |
4 |
24 |
剪刀 |
1 |
25 |
180瓦三相異步電動機 |
1 |
26 |
單相電容式電動機 |
1 |
27 |
數字萬用表 |
1 |
28 |
低壓斷路器 |
1 |
29 |
螺旋式保險絲 |
2 |
30 |
直插式保險絲 |
2 |
31 |
C端子導軌 |
1 |
32 |
行程開關LXg—001 |
2 |
33 |
行程開關LXg—222 |
2 |
四、實訓項目
1、照明電路安裝
2、日光燈電路安裝
3、單相電度表安裝
4、聲光控路燈電路安裝
5、觸摸延時路燈電路安裝
6、雙控樓梯燈電路安裝
7、電網過電流自動切換備用電源連接
8、接觸器點動與連續轉動電路連接
9、按鈕聯鎖的正、反轉控制電路連接
10、接觸器聯鎖電動機正、反轉電路連接
11、接觸器和按鈕雙重聯鎖、反轉控制
12、電動機定子繞組串聯電阻啟動控制電路
13、按鈕切換的Y/ △ 啟動按鈕控制電路的連接
14、時間繼電器切換的Y/ △ 啟動控制電路連接
15、電動機半波整流能耗制動控制電路連接
16、電動機全波整流能耗制動控制電路連接
17、電動機反接制動控制電路連接
18、電動機往返行程控制電路連接實訓
19、電動機順序啟動控制電路連接實訓
20、電動機定時轉動運轉控制電路連接實訓
21、按鈕切換的雙速電動機控制電路的連接
22、時間繼電器切換的雙速電動機控制電路連接實訓
23、普通車床控制電路連接
24、CA6140車床電氣控制電路
25、電動葫蘆電氣控制 |
