JG-PV31 太陽能跟蹤系統實訓設備

一、系統組成
JG-PV31 太陽能跟蹤系統實訓設備 由陽光電傳感器、太陽能電池組件、驅動電機及控制器、太陽能控制器，蓄電池和傳動執行機構組成。
◆ 陽光跟蹤傳感器
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，傳送給PLC，PLC將信號分析處理后驅動步進電機驅動器或直流伺服驅動器，驅動器驅動傳動執行機構運轉，使太陽能電池板垂直于太陽光。
◆ 傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。

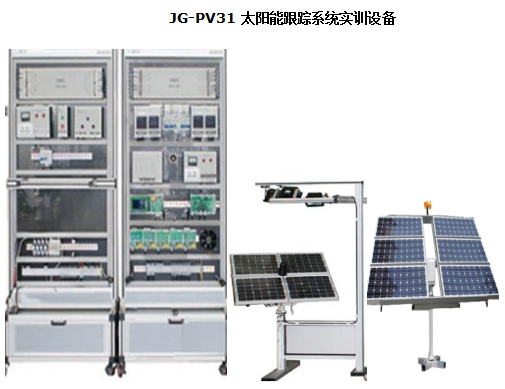

產品參考圖片：

主要功能：

JG-PV31 太陽能跟蹤系統實訓設備

一、系統組成
JG-PV31 太陽能跟蹤系統實訓設備 由陽光電傳感器、太陽能電池組件、驅動電機及控制器、太陽能控制器，蓄電池和傳動執行機構組成。
◆ 陽光跟蹤傳感器
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，傳送給PLC，PLC將信號分析處理后驅動步進電機驅動器或直流伺服驅動器，驅動器驅動傳動執行機構運轉，使太陽能電池板垂直于太陽光。
◆ 傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。
◆ 系統特點
1）室內型：通過三個模擬光源進行照射，模擬晨日、午日、夕日。
2）室外型：則根據太陽光線自動跟蹤，且?guī)в腥章渥詣託w位功能。
3）控制器供電電源：DC 12V
4）電機供電電源：DC 12V
5）支架采用工業鋁型材

二、技術指標
◆ 跟蹤方式：雙軸全自動跟蹤
◆ 跟蹤精度：±1°
◆ 水平回轉角度：360°
◆ 俯仰角度：180°
◆ 傳動機構自重：12Kg （不含支架與電池板）
◆ 最大承重：25Kg（可裝120W以下的電池板）
◆ 電機供電電源：DC 12V
◆ 控制器供電電源：DC 12V
◆ 系統年平均耗電量：0.1W
◆ 抗風等級：10級
三、實驗項目
實驗一太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板轉換效率測量實驗
1-6、開路電壓與相對光強的函數關系實驗
1-7、短路電流與相對光強的函數關系實驗
1-8、太陽能電池板暗伏安特性測試實驗
1-9、太陽能組件輸出特性測試實驗
1-10、太陽能電池板的串聯開路電壓測試實驗
1-11、太陽能電池板的串聯短路電流測試實驗
1-12、太陽能電池板的并聯開路電壓測試實驗
1-13、太陽能電池板的并聯短路電流測試實驗
實驗二太陽能蓄電池控制器實驗系列
2-1、蓄電池充放電控制實驗
2-2、控制器充放電保護實驗
2-3、蓄電池電量估測實驗
2-4、控制器光控-時控輸出實驗
實驗三跟蹤器的實驗內容
3-1、逐日系統原理實驗
3-2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
3-4、跟蹤控制器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗
