JG-09PLC 恒壓供水系統實訓裝置

一、系統概述
JG-09PLC型恒壓供水系統實訓裝置適合普通大學、高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。
JG-09PLC型恒壓供水系統實訓裝置也適合中等職業學校、技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

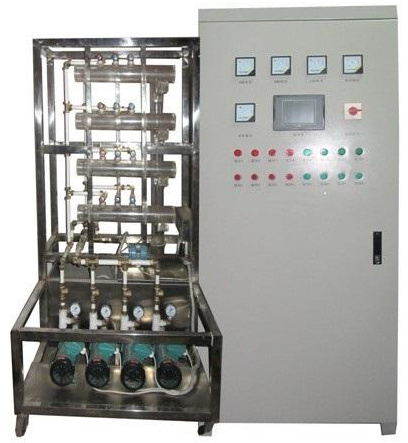

產品參考圖片：

主要功能：

JG-09PLC 恒壓供水系統實訓裝置

二、系統配置
1、電氣控制柜：貼塑鋼板材料、尺寸：1800×800×600mm，灰白色，帶萬向滾輪及剎車裝置，雙層結構；1臺；
2、PLC：主機48點(FX2N-48MR)、繼電器輸出，配置與計算機通訊線及編程線；內附8K步RAM、功能指令298條，有模擬量模塊，通訊功能強；配置8位模擬量輸入輸出模塊（兩路輸入，一路輸出）、PID調節模塊；晶體管輸出的16點擴展模塊；各1臺；
3、變頻器：FR-E540 2.2KW、三相400V電源，可選擇柔性－PWM控制/高載波頻率PWM控制，V/F控制，自動轉矩提升控制等；1臺；
4、觸摸屏：MT506 5.7英寸彩屏，可與PLC、計算機通訊；1臺；
5、常用低壓電氣：D20單、三相空開；各1個；
6、DZ47LE漏電保護器C16；1個；
7、RLI-15A熔斷器，RT16-32；各3個；
8、CJ20-20交流接觸器；6個；
9、JQX中間繼電器；3個；
10、JS7-2A時間繼電器；2個；
11、JR36-20熱繼電器；4個；
12、200W可調電阻器；2個；；
13、BK-100控制變壓器；1個
14、220VLED指示燈（紅、綠）；紅4個、綠4個；
15、1平方、0.5平方BVR導線；各200米；
16、按鈕；紅4個、綠4個；
17、接線端排；10塊；
18、導線標號套管（配0.5、1平方導線）；各1卷（200米）；
19、走線槽（中、小號），40米；0.5～1mmBVR導線2卷；
20、器件安裝網孔板：尺寸：1400×700mm；1塊；
23、控制柜門：門上安裝一塊電壓表（配轉換開關測量三相電壓）、三塊電流表0～20A、功率表一塊（0～5KW）；八個指示燈（四紅四綠）；八個按鈕（四紅四綠）；
24、工程實訓配套專用軟件。
三、實訓項目
實訓一 控制屏結構認識與調試實訓
實訓二 單泵控制變頻恒壓供水實訓
實訓三 雙泵切換變頻恒壓供水實訓
實訓四 生活水系統靜態壓力控制實訓
實訓五 生活水系統動態壓力控制實訓
實訓六 生活水系統的分時控制實訓
實訓七 夜間休眠模式下的供水實訓
實訓八 消防狀態控制實訓
實訓九 綜合控制系統實訓

四、控制對象技術參數（該技術參數是其中一臺的資料）
四個驅動循環泵，功率0.5KW；上下雙層不銹鋼水箱，水管為有機玻璃透明材料；流量傳感器，壓力表等恒壓供水裝置。
用MCGS監控恒壓供水系統,要求形象生動,有相關數據顯示。
