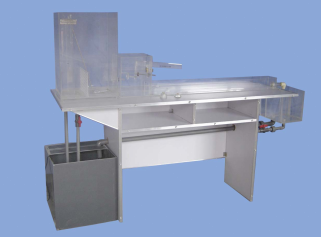

JGLDL—01動量定律實驗臺（Ⅱ型）

一、 功能：

本產品是一個驗證性實驗設備，即通過射流的反應作用力驗證動量定律。在實驗過程中除能實測到一定的實驗現象還可定量的測定參數，并記錄數據，通過公式運算來驗證。

本產品的具體教學實驗可完成：

1、測定管嘴噴射水流對平板或曲面板所施加的沖擊力。

2、將測出的沖擊力與用動量方程計算出的沖擊力進行比較，加深對動量方程的理解。

通過以上的實驗得到一些的測量數據，并可以此來驗證恒定流動量方程，由此學生或直觀確切的了解該實驗的現象從而更好的理解動量定律。

二、配置：

穩定水箱、蓄水箱、水泵、循環管道、閥門、管嘴、平衡杠桿 、 平衡砝碼、平衡錘、支點、計量水箱、實驗平板、實驗曲面板、實驗桌等。

三、技術參數：

流量： 3500L/h 揚程：4.5m

電源：?jiǎn)蜗?220V 功率：120W

外形尺寸：1800×600×1400（㎜）

重量：45㎏

工作環境： 常溫
