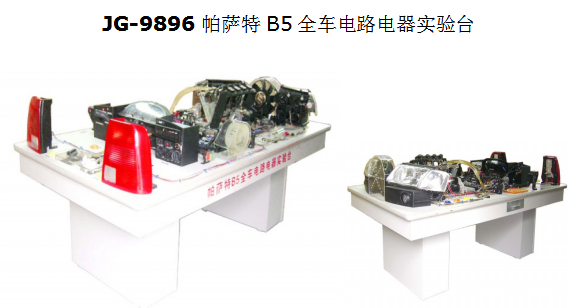

JG-9896 帕薩特B5全車電路電器實驗臺

汽車全車電器實驗臺的設計, 要滿足教學的需要, 即具有良好的示教效果以及便捷的操控性能。同時進行相關輔助功能的開發, 演示電器系統工作過程的同時實現故障的診斷與排除, 從而鍛煉學生的工程實踐應用能力。具體要求體現以下幾個方面。
(1)選型: 具有代表性, 普及性, 同時反應鮮明技術特色。
(2)服務教學: 示教效果簡單、明了, 操控方便快捷; 并且設置故障診斷功能, 以利于提高學生的工程實踐運用能力。
(3)實驗臺布局: 在考慮布局合理.結構緊湊的同時, 還要教學服務的便捷; 同時注意各個電器元件在工作時相互之間功率匹配問題。
(4)實驗臺功能開發: 預留外接端子或者是連接其他設備的插接件, 為實驗臺的功能擴展和更新元件提供基礎和應用平臺。

產品組成：
帕薩特車電路電器實驗臺由帕薩特B5系統轎車的電器總控制盒照明系統，信號系統，警報系統、儀表系統、電動刮水器系統、點火系統、起動系統、充電系統、空調電路系統、發動機電控防盜系統、實物電噴系統,可模擬發動機運轉，實物噴油、儀表系統、收放錄音機系統、空調電路系統、燈光照明系統等組成�？擅饕暩飨到y(tǒng)的構造和工作過程，講解其電路連接和工作原理，實時進行各系統電路的故障設置，連接OBD-‖診斷接口進行診斷、解碼、讀碼，可供電路接線實訓和考核
產品規格:2100*1100*900
二、產品功能：
帕薩特車電路電器實驗臺可進行帕薩特B5型電控汽油噴射系統的實驗教學，實習臺按照汽車標準電器線路用實物安裝而成。
1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
