一、設備概述：
智能型四合一機床電氣技能實訓考核鑒定裝置能夠開展多種機床電氣控制線路的維修。智能型四合一機床實訓考核裝置把機床的電氣部分和機床的機械部分有機地連接在一起，采用實際工業機床上應用的電器元件及機床半實物仿真模型，將機床所有的動作全部展示出來。此外它還提供了全方位真實的機床電氣故障排除的技能訓練，可以人為的設置故障點，僅通過網絡切換就可以設置相應的故障點，有效地提高了學生對機床設備的維修技能。本裝置外形美觀，操作方便，直觀性強，教學更加形象生動，更接近工業現場化，適合維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
二、設備裝置特點：
1 、占地面積小，外形美觀。
2 、直觀性強，通過操作可熟悉了解機床的電氣線路。本裝置電氣部分的操作能實現四合一機床各種運動控制，它包括： X62W 型萬能銑床、 T68 型臥式鏜床、 Z3040B 型搖臂鉆床、 M7120 型平面磨床 的各種運動控制。
3 、電氣控制線路的元器件都采用實際工業機床上應用的電器件，都裝在面板上，且都有相應的測試點，方便接線及故障考核檢測線路操作。
4 、可以人為的設置故障點，僅通過網絡切換就可以設置相應的故障點。通過上位機控制故障點的設置及故障點的考核成績?cè)u(píng)分統計。
5 、電氣控制線路設計考慮周全，具有多種位置開關的斷路及短路保護。
三、設備的 基本組成：
1 、實訓柜：
JGJCS-G4 型智能型四合一機床電氣技能實訓考核鑒定裝置把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為 X62W 型萬能銑床、 T68 型臥式鏜床、 Z3040B 型搖臂鉆床、 M7120 型平面磨床，該控制柜的結構設計合理緊湊。
實訓柜是一個可以實現四面操作的立式柜，外部用鋼化玻璃材料構成，在運行時，關上柜門，可以直觀內部操作�？刂乒駜�(nèi)部壁為 1.5mm 冷軋鋼板，結實牢固、美觀大方�？刂乒裨O(shè)有四個方向輪和四個固定調節機構，便于移動和固定。形狀似長方體結構，造形美觀大方�？刂乒駜�(nèi)安裝各種機床的電氣操作區面板、機床電氣線路元器件布線區、機床轉接模及網絡化智能型無線通訊考核鑒定管理系統。
2 、操作按鈕及機床動作指示（亞克力激光雕刻面板）
裝置實驗柜銑床和車床的電氣操作區面板安裝在控制柜右側面。鉆床和磨床電氣操作區面板安裝在控制柜左側面。兩側側門可以敞開 120 °，分別與正面和背面平直可以在操作時方便觀察繼電接觸控制區和電動機面板的動作。面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
3 、機床電氣線路元器件布線區（亞克力激光雕刻面板）
裝置實驗柜正面為車床和銑床的機床電氣線路元器件布線區面板。背面是鉆床和磨床的機床電氣線路元器件布線區面板。面板上裝有低壓斷路器、直插式保險絲、交流接觸器、熱繼電器、控制變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的看它們的動作情況，且都有相應的測試點，方便接線及故障考核檢測線路操作。

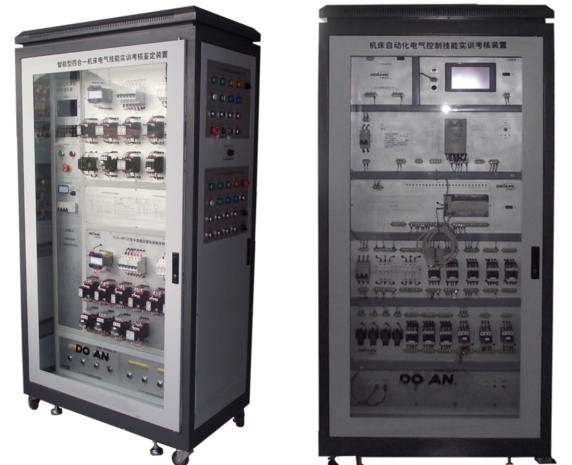

智能型四合一機床 實訓柜正面示意圖
4 、機床轉接模塊
控制柜最下部為機床轉接模塊。機床轉接模塊分別為各機床與半實物間的電纜連接單元。面板上有接線端子排及航空插頭與半實物進行連接。
5 、 JGWW-GX2.0 型網絡化智能型無線通訊考核鑒定管理系統

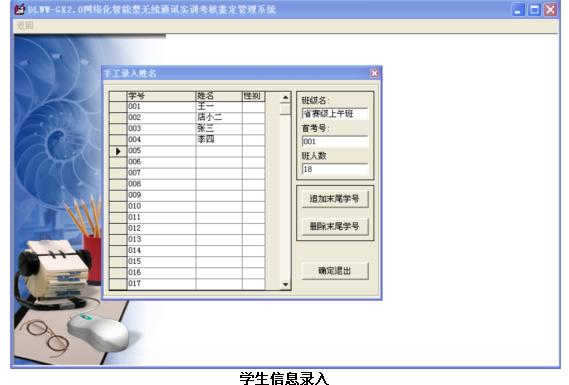

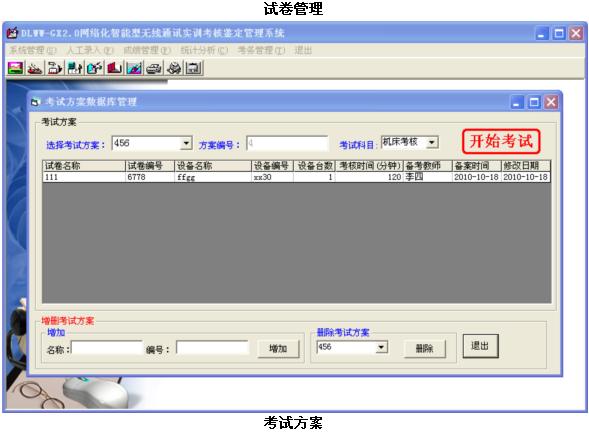

考核系統采用JGWW-GX2.0 網絡化智能型無線通訊實訓考核鑒定管理系統，語言編寫，采用動態數據庫鏈接技術，能將學生信息、學生成績、試卷管理、考試方案、故障庫等進行數據鏈接及查詢。裝有故障考核系統（液晶顯示和按鍵單元）；啟動、停止、急停按鈕；一只交流電壓表，電壓指示切換開關以及電源總開關，計算機端軟件采用 Visual Basic 。
JGWW-GX2.0 管理系統最多可設置 255 臺下位機。
JGWW-GX2.0 管理系統采用向?qū)叫陆?xiàng)目，有效的避免了繁瑣的數據修改或數據漏改等問題。
上位機采用 USB 無線通訊模式，與下位機實時交換信息數據，管理系統軟件可以實時的監視每一臺下位機的工作狀態。
下位機采用單片機控制故障方式，學生只能通過故障現象判斷故障所在，然后通過輸入故障線號的方式排除故障，若故障線號輸入正確，故障自動解除。
下位機可以脫離上位機的控制自行設計故障進行考核，考核結束后通過液晶顯示器顯示學生最終成績。
三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，以操作機床電路的總電源的輸出，急停按鈕是用來當發生事故時的緊急停止開關。
故障考核系統設有 20 個開關，其中 K1 到 K20 用于故障設置。界面與上位機電腦連接，可隨意設置故障點進行故障考核。在試驗中可以由指導師設置故障，由學生來檢測、測試，查出故障的所在。在實驗時，可通過面板上測試點，以及接觸器的常開、常閉觸點，來檢測。
網絡化智能型無線考核鑒定管理系統分析：
四、智能型四合一機床 半實物
智能型四合一機床半實物仿真模型放置在工作桌上。智能型四合一機床半實物仿真模型是參照智能型四合一機床的尺寸按照一定比例縮小設計；半實物機床上所有電壓等級與實際的機床完全相同；半實物機床的床身采用鑄件；滾軸絲杠傳動；手輪使用實際機床部件，貼近真實機床；機床活動導軌表面采用高頻淬火工藝，經久耐用。
一、機床自動化電氣控制柜概述：
JGJCZ 系列機床自動化電氣控制技能實訓考核鑒定裝置是能夠?qū)崿F(xiàn)多種傳統機床電氣控制線路的 PLC 控制改造和維修。讓學生通過實踐訓練，掌握機床 PLC 、變頻器及觸摸屏控制的操作方法，可完成 CA6140 車床、 Z3040B 搖臂鉆床、 X62W 車床、 M7120 磨床、等多種機床改造任務，裝置由多個實訓模塊組成，采用實際工業機床上應用的電器元件。此外它還提供了全方位真實的機床電氣故障排除的技能訓練，有效地提高了學生對機床設備的維修改造技能。本裝置外形美觀，操作方便，直觀性強，教學更加形象生動，適合維修電工高級技能鑒定中有關機床改造電氣部分的培訓、考核。 裝置的特點
二、設備裝置特點：
1 、占地面積小，外形美觀。
2 、直觀性強，通過操作可熟悉了解機床的電氣線路。本裝置電氣部分的操作能實現機床各種運動控制。
3 、實訓柜內已裝有實驗實訓所需的原件，且所有器件的測試都在外接端子上進行，從而避免了因長期在器件本身進行走線而導致其損壞。
4 、電氣控制線路的元器件都采用實際工業機床上應用的電器件，都裝在面板上。
三、機床改造的意義
1 、向高速化、高精度化、智能化方向發展。
2 、簡化控制線路接線。
3 、簡化和減少維護維修工作量。
4 、使控制穩定可靠。
四、設備基本組成：
實驗柜是一個可以實現四面操作的立式柜，外部用鋼化玻璃材料構成，在運行時，關上柜門，可以直觀內部操作。控制柜壁為 1.5mm 冷軋鋼板，結實牢固、美觀大方。控制柜設有四個方向輪和四個固定調節機構，便于移動和固定。形狀似長方體結構，造形美觀大方。
1 、控制柜側門
控制柜側門上裝有機床電氣操作按鈕及動作指示區面板（亞克力激光雕刻面板） , 該面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
操作時，打開控制柜側門，配合控制柜主體內的各個操作區操作，可邊操作主令器件，邊觀察電動機模擬情況；進行機床改造時，機床電氣操作按鈕及動作指示區面板上的按鈕及限位開關都與相應的 PLC 的輸入點對應且外部接線已完成。只需對相應的限位開關進行定義就行。
