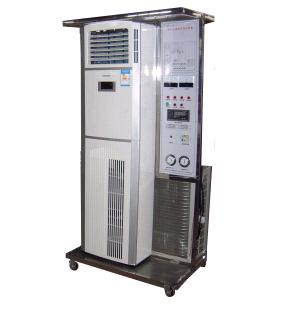

JGL-502型 柜式空調實訓裝置
 該裝置采用真實柜式空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由不銹鋼支架、制冷系統、制冷系統流程板三部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數 , 可以了解制冷系統的工作狀態 , 提高學生對制冷系統的分析判斷能力。

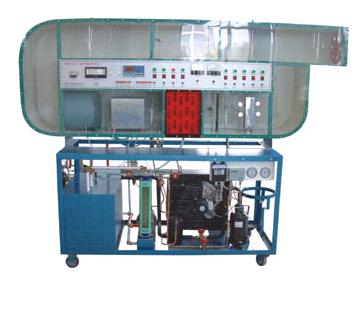

JGL-514型 循環式空調過程實驗裝置:
一、工作條件：
環境溫度：常溫 電源電壓： 380V 功率：3KW
二、功能：
本實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、蒸氣加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。本裝置采用電子式數字顯示儀直接檢測點數據組成的測試系統。
三、主要技術參數：
外形尺寸 200×80×170（cm）
制冷量 950Kcal/n
制冷劑 R12 2公斤
制熱量 3KW
蒸發器面積 15平方米
換熱器 15平方米
蒸發器水箱 65×40×45cm3
風機 2000m3/n
流量計 40-400升/n

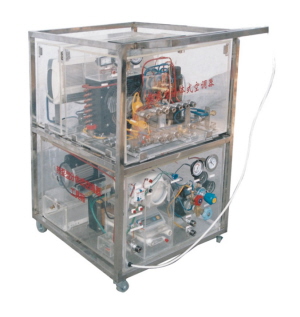

空調制冷系統實訓裝置 :
| 本系列共有5種： |
| 直冷式冰箱系統實訓裝置 |
| 間冷式冰箱系統實訓裝置 |
| KC單冷窗式空調系統實訓裝置 |
| 熱泵型窗式空調系統實訓裝置 |
| 熱泵型分體式空調系統實訓裝置 |
|
| |
|
|
外形尺寸： 700×500×l000mm
特點：
采用全不銹鋼手推車，透明有機玻璃外罩（可脫卸）
車內分上下二層。上層為制冷系統專用箱,下層為工具專用箱。箱體間裝有不銹鋼滑軌、滑輪,箱體上設有拉手,可方便地從車中取出,放置在工作臺上。培訓、鑒定操作完畢后,又可迅速歸攏上車移出收藏。
功能：
1、進行各種制冷原器件的識別。
2、使用耐高壓軟管和快速接頭進行各種冰箱、空調制冷與系統的連接。
3、電氣接線操作，掌握各種制冷系統的外部接線方法。
4、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。 |
|
