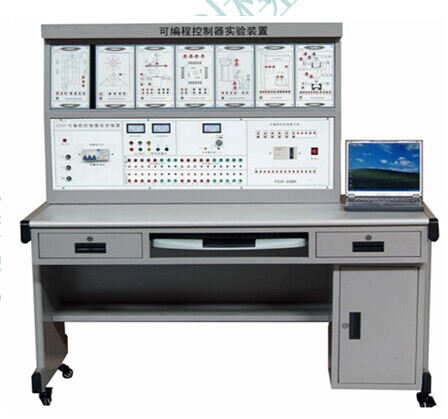

JG-14PLC 型 可編程控制器實驗臺

一、概述 :PLC 可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將 PLC 教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。 PLC 可編程實驗系統是根據這一教學要求開發的新一代 PLC 教學產品。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習 PLC 的編程方法。都具有極大的幫助。是 PLC 教學中的理想工具。

二、系統構成
1 、 PLC 可編程控制器實驗臺
2 、 PLC 可編程控制器實驗裝置
3 、 PLC 可編程控制器操作桌
4 、編程應用軟件
5 、組態教學軟件
6 、 PLC 及轉接通訊電纜
三、 PLC 可編程控制器實驗臺
（一）功能、特點
1 ）實驗臺包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC 主機 、編程電纜
◆ LED 發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED 數碼管 、蜂鳴器
◆ 直流穩壓電源 5V 1A ， 24V 2A
◆ PLC 輸入 、輸出端口
2 ） PLC 主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關，輸出可以接面板上的指示燈、蜂鳴器等，還可以與演示裝置相連接，可應用實際的工業控制。
3 ）實驗臺本身帶有 24V/ 2A 的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。
4 ）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
5 ）可完成 PLC 控制原理基本實驗、應用實驗以及用于真正的工業控制。
（二）實驗項目
1 ．與、或、非邏輯功能實驗
2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗
4 ．移位寄存器實驗
5 ．?dāng)?shù)據處理功能實驗
6 ．微分、位操作實驗
6 、搶答器實訓平臺

7 、十字路口交通燈實訓平臺

8 、水塔水位訓平臺

9 、自動售貨機實訓平臺

10 、自控軋鋼機

11 、郵件分揀機實訓平臺

12 、三層電梯控制實訓平臺

13 、三相鼠籠異步電機實訓平臺
三）技術參數
◆ PLC 主機型號：三菱 FX2N-24MR
◆ 輸出電壓：直流 24V ，電壓表指示
◆ 利用應用軟件編程
◆ 電源輸入：交流 220V ， 50Hz
◆ 電流 ≥ 2A ，電流具有過載保護

◆ 外形尺寸： 160×75× 140 cm 3
