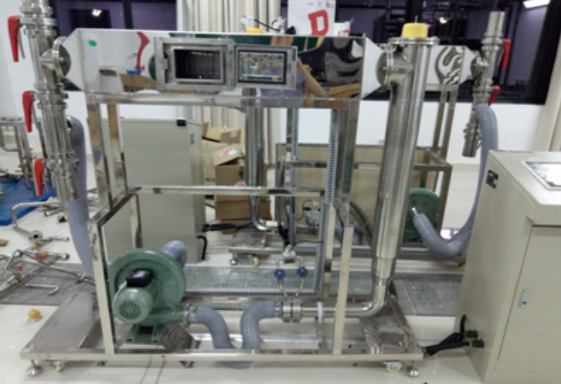

洞道干燥實驗裝置
型號：JGL－H006

一、裝置功能：
1、能夠測定不同干球溫度、不同風量下的干燥曲線和干燥速率曲線；
2、能夠?qū)�恒速階段的傳質系數進行實測和理論比較；
3、裝置能夠?qū)崿F(xiàn)廢氣的部分循環利用功能；
4、濕球溫度的測定，需消除水分對干燥介質狀態的影響；
5、裝置要求配置有集成或獨立的控制顯示系統，方便直觀了解裝置運行狀況，并實時現場操作；
二、主要配置：
中壓風機、孔板流量計、干燥室、稱重系統、壓差傳感器。
三、配置及技術參數：
1、干燥室：質量風速：1～3.5 kg/m2 ?s，干燥介質溫度可達 100℃，304 不銹鋼，耐高溫透明視窗
2、風機：低噪音中壓風機，最大風量 160 m3 /h，設置新鮮氣進口與廢熱氣出口
3、濕球溫度測量系統：透明可視
4、管路及閥門：304 不銹鋼，304 不銹鋼蝶閥和銅閘閥
5、溫度：鉑電阻 精度：B
流量：孔板流量計 m=0.6，環隙取壓；
壓力：壓差傳感器，精度：≤0.5%FS；
稱重系統：自動除皮稱重傳感器 0~1000g
載體要求：采用觸摸屏和平板電腦一體機，全程數字化觸摸屏控制操作：配置 HMI，投影式觸控技術，包含 5000 萬次觸摸點，19 寸顯示，內存 2G；
6、裝置整體要求采用可拆卸式鋁合金框架，裝有水平可調節支撐型腳輪；
四、軟件
1、實驗數據處理軟件一套，與實驗設備配套使用；
2、化工原理單元操作仿真軟件一套，與設備配套使用；
3、裝置配套教學視頻一套，且該視頻必須是本實驗裝置的教學視頻，學生可課前預習或者進入實驗
室后觀看裝置操作流程及注意事項；
4、配置裝置詳細使用說明書、以及相關參數文件，方便老師和學生查閱相關裝置資料。
