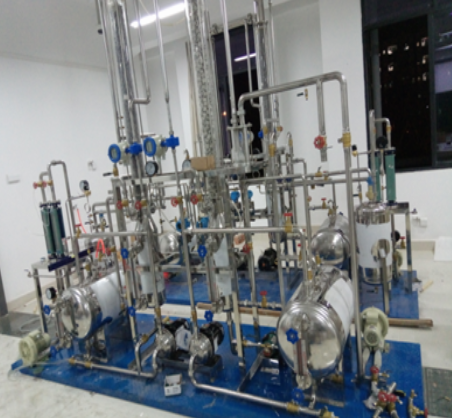

填料吸收塔實驗裝置
型號：JGL－H004
一、裝置功能要求：
1、能夠測定填料塔流體力學性能，分析比較不同噴淋密度下的載液點與泛點；
2、能夠測定填料吸收塔不同噴淋密度下的體積傳質系數；
3、裝置最好能夠實現在線實時分析實驗數據，不能夠實現在線實時分析時，需提供配套的分析儀器；
4、裝置要求配置有集成或獨立的控制顯示系統(tǒng)，方便直觀了解裝置運行狀況，并實時現場操作；
二、主要配置：
氣體鋼瓶、質量流量計、渦輪流量計、填料塔、漩渦氣泵、壓差傳感器。
三、配置及技術參數：
1、體系：CO 2 ～空氣～水，常壓常溫，液體流量范圍： 0～1000L/h，氣體流量范圍：0－20m3 /h
2、填料塔：塔體透明，塔內徑≥100 mm，有效填料層高≥2000 mm
3、填料：要求所購 8 套裝置中至少裝填 4 種以上填料
4、旋渦氣泵：風壓≥7kPa，風量≥36m3 /h
5、測控：
溫度：鉑電阻 精度：B
液體流量：渦輪流量計，精度：≤1%FS；CO 2 流量：轉子流量計；空氣流量：質量流量計；
載體要求：可以采用觸摸屏和平板電腦一體機，全程數字化觸摸屏控制操作：配置 HMI，投影式觸控技術，包含 5000 萬次觸摸點，19 寸顯示，內存≥2G；
6、裝置整體要求采用可拆卸式鋁合金框架，裝有水平可調節(jié)支撐型腳輪；
四、軟件
1、實驗數據處理軟件一套，與實驗設備配套使用
2、化工原理單元操作仿真軟件一套。與設備配套使用；
3、裝置配套教學視頻一套，且該視頻必須是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項；
4、配置裝置詳細使用說明書、以及相關參數文件，方便老師和學生查閱相關裝置資料。
