JG-FL01 型 風力發電整流逆變實訓裝置

      JG-FL01 型 風力發電整流逆變實訓裝置是基于風力發電的原理，以及電能的整流、儲存和逆變而開發的。本裝置還配備完整的剎車系統，由 PLC 控制液壓系統完成。

一、技術參數：
工作電源： AC220 ± 5 ％ DC24V
供電電源：單相三線 AC220 ± 5 ％ 50HZ
功耗：≤ 1000W
二、系統簡介：
    本系統分為被控對象和控制單元兩部分組成，被控對象單元 模擬風力發電裝置、液壓站和蓄電池組組成�？刂茊卧�由可編程控制器、變頻器、指針表、充電控制器、逆變器終端負載等組成。
三、實驗內容：
1 、手動啟�？刂�
2 、待剎車手動啟�？刂�
3 、手動變頻控制
4 、待剎車的手動變頻控制
5 、自動控制
6 、綜合控制實驗
7 、剎車控制實驗
8 、變頻器實驗
9 、充電控制實驗
  1 ）接反保護試驗
  2 ）控制器對蓄電池的過充保護實驗
  3 ）控制器對蓄電池的過放保護實驗
  4 ）防反充實驗
10 、單相離網逆變實驗
11 、發電功率測量實驗

JG-FL02 型 風力發電整流逆變實訓裝置

      力發電整流逆變實訓裝置是基于風力發電的原理，以及電能的整流、儲存和逆變。本系統用鼓風機吹動發電風車發電，鼓風機的轉速由 PLC 通過變頻器控制，以模擬不同風速下的發電效果，發電風車還配有葉片轉速檢測裝置，在計算機上實時顯示其運轉狀況及相應參數。

一、技術參數：
相對濕度 :35 ～ 85 ％ RH （不結露）
環境空氣：不含腐蝕性，可燃?xì)怏w，無大量導電性塵埃
工作電源： AC220 ± 5 ％ DC24V
供電電源：單相三線 AC220 ± 5 ％ 50HZ
功耗：≤ 1000W
二、系統簡介：
      本系統分為被控對象和控制單元兩部分組成， 被控對象單元由鼓風機、發電機、和蓄電池組組成�？刂茊卧�由可編程控制器、變頻器、指針表、充電控制器、終端負載等組成。
三、實驗內容：
1 、逆變器實驗
2 、充電控制器試驗
  1 ）反接保護實驗
  2 ）控制器對蓄電池的過充保護實驗
  3 ）控制器對蓄電池的過放保護實驗
  4 ）防反充實驗
3 、模擬風能控制系統實驗
4 、風能充電控制實驗
5 、整流逆變試驗
6 、風況檢測試驗
7 、發電功率測量實驗
8 、發電風車轉速測量實驗

JG-FL03 型 風力發電整流逆變實訓裝置

      JG-FL03 型 風力發電整流逆變實訓裝置用鼓風機吹動兩臺風力發電機，由 PLC 通過變頻器控制鼓風機的轉速，直流減速電機驅動鼓風機左右移動及旋轉以模擬不同風速、風向下的發電效果，發電風車實時跟蹤發電。發電風車還配有葉片轉速監測裝置，在計算機上實時顯示其運轉狀況及相應參數。

一、技術參數：
工作電源： AC220 ± 5 ％ DC24V
供電電源：單相三線 AC220 ± 5 ％ 50HZ
功耗：≤ 5000W
二、系統簡介：
      本系統分為被控對象和控制單元兩部分組成， 被控對象單元由鼓風機、發電機、和蓄電池組組成。控制單元由可編程控制器、變頻器、指針表、充電控制器、終端負載等組成。模擬風力發電系統用 4000w 的鼓風機模擬自然風，其風力大小可以通過變頻器控制鼓風機轉速來完成， PLC 采用 PWM 模式對直流電機進行調速控制；鼓風機在交流電動機的驅動下左右移動，左右旋轉以改變風吹方向，以模擬不同風速風向下的發電效果風力風向檢測裝置檢測風力大小及方向；發電風車實時跟蹤發電。發電風車還配有葉片轉速檢測裝置，在計算機上實時顯示其運轉狀況及相應參數。
三、實驗內容：
1 、變頻器實驗
2 、模擬風能控制系統試驗
3 、風能充電控制實驗
4 、單相離網逆變實驗
5 、充電控制器試驗
  1 ）接反保護實驗
  2 ）控制器對蓄電池的過充保護實驗
  3 ）控制器對蓄電池的過放保護實驗
  4 ）防反充實驗
  5 ）蓄電池充放電特性及過壓、欠壓保護試驗
6 、風況檢測試驗
7 、發電風車轉速檢測試驗
8 、發電功率測量實驗

JG-FL03 型 風力發電整流逆變實訓裝置

      用鼓風機吹動兩臺風力發電機，由 PLC 通過變頻器控制鼓風機的轉速，直流減速電機驅動鼓風機左右移動及旋轉以模擬不同風速、風向下的發電效果，發電風車實時跟蹤發電。發電風車還配有葉片轉速監測裝置，在計算機上實時顯示其運轉狀況及相應參數。

一、技術參數：
工作電源： AC220 ± 5 ％ DC24V
供電電源：單相三線 AC220 ± 5 ％ 50HZ
功耗：≤ 5000W
二、系統簡介：
      本系統分為被控對象和控制單元兩部分組成， 被控對象單元由鼓風機、發電機、和蓄電池組組成。控制單元由可編程控制器、變頻器、指針表、充電控制器、終端負載等組成。模擬風力發電系統用 4000w 的鼓風機模擬自然風，其 風力大小可以通過變頻器控制鼓風機轉速來完成， PLC 采用 PWM 模式對直流電機進行調速控制；鼓風機在交流電動機的驅動下左右移動，左右旋轉以改變風吹方向，以模擬不同風速風向下的發電效果風力風向檢測裝置檢測風力大小及方向；發電風車實時跟蹤發電。發電風車還配有葉片轉速檢測裝置，在計算機上實時顯示其運轉狀況及相應參數。
三、實驗內容：
1 、變頻器實驗
2 、模擬風能控制系統試驗
3 、風能充電控制實驗
4 、單相離網逆變實驗
5 、充電控制器試驗
  1 ）接反保護實驗
  2 ）控制器對蓄電池的過充保護實驗
  3 ）控制器對蓄電池的過放保護實驗
  4 ）防反充實驗
  5 ）蓄電池充放電特性及過壓、欠壓保護試驗
6 、風況檢測試驗
7 、發電風車轉速檢測試驗
8 、發電功率測量實驗

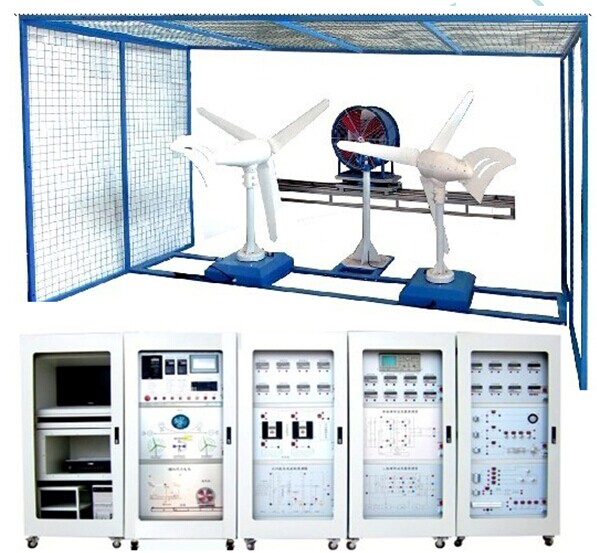

JG-FL04 型 風力發電整流逆變實訓裝置

       JG-FL04 型 風力發電整流逆變實訓裝置用鼓風機吹動兩臺發電風車發電，由 PLC 通過變頻器控制鼓風機的轉速，直流減速電機驅動鼓風機左右移動及旋轉以模擬不同風速、風向下的發電效果，發電風車實時跟蹤發電。發電風車還配有葉片轉速監測裝置，在計算機上實時顯示其運轉狀況及相應參數。

一、技術參數：
工作電源： AC220 ± 5 ％ DC24V
供電電源：單相三線 AC220 ± 5 ％ 50HZ
功耗：≤ 5000W
二、系統簡介：
本系統由模擬風系統、模擬風控制系統、離網逆變系統、充電控制系統、負載系統和風能控制系統組成；其中有 2 個被控對象和 5 個控制柜組成。模擬風力發電系統用 4000w 的鼓風機模擬自然風，其風力大小可以通過變頻器控制鼓風機轉速來完成， PLC 采用 PWM 模式對直流減速電機進行調速控制；鼓風機在交流電動機
的驅動下左右移動，左右旋轉以改變風吹方向，以模擬不同風速風向下的發電效果風力風向檢測裝置檢測風力大小及方向；發電風車實時跟蹤發電。發電風車還配有葉片轉速檢測裝置，在計算機上實時顯示其運轉狀況及相應參數。
三、實驗內容：
1 、變頻器實驗
2 、模擬風能控制系統實驗
3 、風能充電控制實驗
4 、單相離網逆變實驗
5 、充電控制器試驗
  1 ）接反保護實驗
  2 ）控制器對蓄電池的過充保護實驗
  3 ）控制器對蓄電池的過放保護實驗
  4 ）防反充實驗
6 、蓄電池充放電特性及過壓、欠壓保護試驗
7 、風況檢測試驗
8 、發電風車轉速測量實驗
9 、發電功率測量實驗
