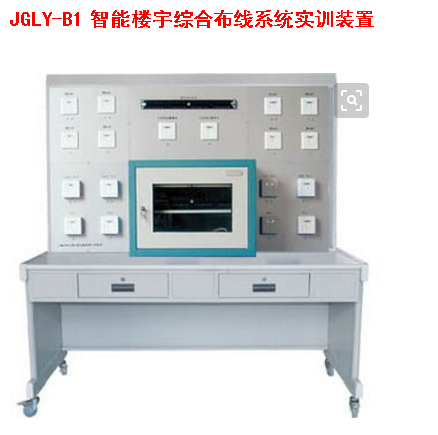

JGLY-B1 智能樓宇綜合布線系統實訓裝置
一、系統概述
智能樓宇綜合布線系統實訓裝置是智能建筑通迅自動化系統的重要組成部分，是建筑物實現內部通迅及外部通迅的信息通路，是數據、信號交換與處理的重要環節。建筑物內部與外部各信息（語音信息、數據信息、視頻信息等）使用單位的信息交流、交換，都需通過綜合布線與計算機網絡系統來實現。
智能樓宇綜合布線系統實訓裝置是根據目前我國建筑電氣、樓宇智能化專業的實訓內容精心設計的綜合實訓裝置，它包含了數據網絡和語音網絡兩大部分。
二、系統特點
1. 智能樓宇綜合布線系統實訓裝置內容豐富、結構清晰，既含有計算機數據網絡，又有電話語音網絡；整個網絡結構包含了綜合布線在樓宇中的常見子系統：工作區子系統、水平布線子系統、垂直干線子系統、管理子系統、設備間子系統。
2. 裝置中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性；
3. 系統包含了 568B 、 568A 兩種 RJ45 接線方式；
4. 路由器帶有防火墻功能；支持 Web 配置，可實現簡單的計算機網絡管理功能；
三、技術參數
1. 輸入電源：單相三線～ 220V±10% 50Hz/60Hz
2. 環境溫度： -20 ℃ ～ +45 ℃
3. 裝置容量：＜ 1kVA
4. 外形尺寸： 1668mm×805mm×1484mm
5. 安全保護：具有漏電自動保護裝置
四、實訓項目
1.RJ45 、 RJ11 插頭的跳線制作與測試
2. 卡線式模塊的卡線與安裝
3. 信息插座的安裝
4. 配線架及理線環的安裝與線纜卡接
5. 信息點的導通測試、尋測與編號
6. 路由器的安裝與使用
7. 設計并安裝一個數據網絡系統
8.110 配線架的安裝與線纜卡接
9. 電話配線箱的安裝與使用
10. 程控交換機的安裝與使用
11. 語音網絡系統的組建
12. 線路故障的判斷與處理
13. 數據網絡的應用
14. 局域網與廣域網的連接
五、基本配置
1. 控制屏（鐵質雙層亞光密紋噴塑結構）
交流電源（帶有過流保護措施）；提供交流電源：單相交流電 220V 50Hz 。
2. 樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3. 路由器
支持 CSMA/CD, PPPoE, PPP, IP, ARP, DHCP, TCP, UDP, HTTP, FTP, DNS 基本協議；支持靜態路由和動態路由 (RIP1/RIP2) ；具有網絡地址轉換 (NAT) 屏蔽外部的攻擊，具有鎖定特定端口、鎖定特定 IP 、鎖定特定目標 URL 的能力；提供虛擬服務和 DMZ 方式的 Internet 訪問；基于 WEB 的管理界面，登錄密碼驗證，廣域網口和局域網口的 MAC 地址配置， WAN 接口具有 DHCP 客戶端能力， LAN 接口提供 DHCP 服務器， DNS 代理，遠程管理，恢復出廠默認配置；最大連接主機數： 100 臺；網絡吞吐量：最高 80Mbps ；內建防火墻，產品采用全新的集成安全設計模式，將安全設計滲透到每個模塊、每個協議、每個業務流程中，為實現企業網絡的安全防護帶來最有效的保障； WAN 端口支持多種基于以太網的 INTERNET 連接模式： PPPoE( 虛擬撥號 ) 、動態 IP( 即 DHCP 客戶端 ) 和靜態 IP 。
4. 交換機
支持 IEEE802.3 10Base-T ， IEEE802.3u 100Base-TX 網絡標準， CSMA/CD 協 議；具有 10/100Mbps （半雙工）， 20/200Mbps （全雙工）傳輸速率； LED 電源指示燈、 LINK/ACT 、 10/100M ；支持 UTP/STP 3 類或 5 類電纜媒體介質； 24 個 RJ45 端口；通過 FCC Part 15 Class A ， CE 認 證。
5. 程控交換機
兩路輸入， 8 路輸出，模擬空分交換制式；音頻撥號方式。
主要功能： 1. 電腦話務員，停電直通； 2. 來電顯示，人工值班； 3. 彈性編碼，直撥外線； 4. 等級設置，通話保密； 5. 特許撥號字頭，呼出限制； 6. 代接功能，三方通話； 7. 強插和監聽，數碼錄音； 8. 出局外線連接，音樂保留。
|
