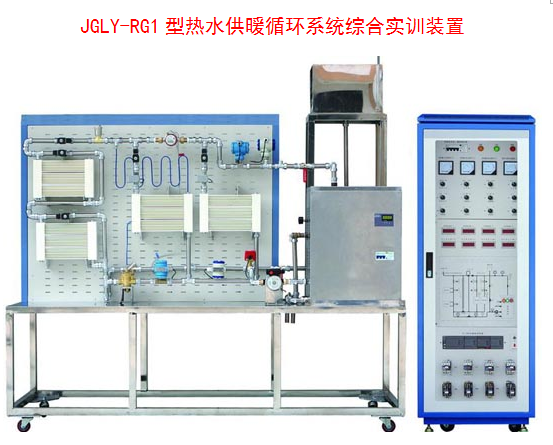

JGLY-RG1 型熱水供暖循環系統綜合實訓裝置
JGLY-RG1 型熱水供暖循環系統綜合實訓裝置
一、產品介紹
熱水供暖循環系統綜合實訓裝置以可編程控制器 PLC 為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學�？照{工程專業、供熱通風和建筑專業等相關課程的教學實訓。 \
 二、技術性能
1. 輸入電源：三相四線～ 380V ± 10% 50Hz
2. 工作環境：溫度 -10 ℃～ +40 ℃；相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 裝置容量：＜ 10kVA
4. 設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、系統配置
1. 實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2. 熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1) 電熱水鍋爐
額定功率： 9kW
供熱面積： 108m2
供熱量： 7740kcal/h
(2) 膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3) 德國威樂小型熱水泵
額定功率： 95W
額定揚程： 6m
額定流量： 1.08m3/h
3. 控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及 PLC 主機單元。
四、實訓項目
1. 掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2. 熱水供暖系統的安裝與調試
3. 熱水供暖用戶熱計量
4. 熱力工況調節
5.PLC 可編程控制器編程及調試
JGLY-RG2 型熱水供暖系統管道安裝實訓裝置
JGLY-RG2 型熱水供暖系統管道安裝實訓裝置
一、熱水供暖系統管道安裝實訓系統介紹
熱水供暖系統管道安裝實訓系統”涉及供熱設備構造、系統組成與設計、運行調節及維護等方面的實訓，展示不同熱水采暖系統型式的特點。注重學生職業能力的培養，強化其實踐能力與專業技能。使學生更好地了解各種型式的采暖系統在實際中的應用，對供熱工程、采暖系統、采暖設備及管道等有初步認識。適合職業院校供熱通風與空調工程技術專業相關課程的實訓教學。
二、熱水供暖系統管道安裝實訓系統特點
能夠全面展現熱水供暖系統結構及熱水供暖系統維修的全部過程，滿足實訓、工程訓練的需要采用活動接頭的形式，可根據設計的需要選取不同的組合完成不同的管道連接，十分靈活方便系統與實際應用的供熱系統在連接方式、熱量交換等方面完全一致綜合性強，可組成多種熱水供暖系統，具有多種控制方式熱水供暖系統管道安裝實訓系統技術性能
輸入電源：三相四線～ 380V ± 10% 50Hz
工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
系統容量：＜ 9kVA
安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
三、熱水供暖系統管道安裝實訓系統配置
提供實訓臺、熱源、散熱器、閥門、供熱管道及儀表等；根據實訓要求選擇不同的器件，進行系統管道的安裝，系統的安裝主要包括垂直式單管上供下回式系統安裝、垂直式單管上供上回式系統安裝、垂直式單管下供下回式系統安裝、垂直式雙管上供下回式系統安裝、垂直式雙管下供下回式系統安裝、水平式單管串聯式系統安裝、水平式單管跨躍式系統安裝等。
實訓臺：采用不銹鋼臺架與網孔板組合結構，安裝器件方便，在實訓臺上安裝萬向輪。
供熱系統：主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量分配表、自力式壓差控制閥、恒溫控制閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。
四、熱水供暖系統管道安裝實訓系統實訓項目
1. 熱水供暖系統管道安裝實訓系統實訓項目
2. 熱水供暖管材、管件及附件的連接
3. 熱水供暖管道法蘭和閥門安裝
4. 熱水采暖分戶熱計量系統組裝
5. 熱水供暖管道的試壓、清洗及試運行
6. 熱水供暖系統故障設置與排除
|
