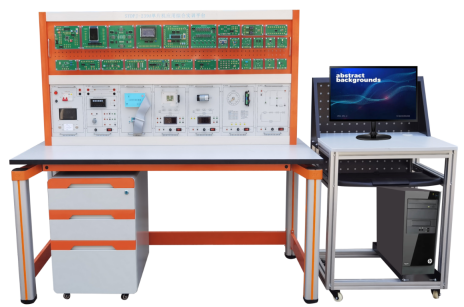

JGDPJ-239A 單片機技術應用綜合實訓平臺
一、產品特點
1. 本實訓臺根據國家職業標準中相關內容，將單片機應用技術、應用電子及無線電技術等課程通過工作任務訓練有機結合在一起，實現將典型工作任務量化為多個子任務，提供豐富的實訓單元模塊，包括單片機（ MCS51 、 STM32 ）、顯示、傳感器、執行對象、按鍵開關、信號采樣處理、無線通信等模塊，適合各類高等職業院校的《單片機技術》、《電子技術應用》、《數字電子技術》、《模擬電子技術》等課程的實訓教學。
2. 實訓單元模塊采用獨立的模塊化、半開放式設計，各個模塊中輸入、輸出及控制口的大部分管腳均采用防轉柱及插座引出�？筛鶕�(jù)教學內容需要，任意選擇實訓模塊進行組合設計，通過連線及編寫控制程序來完成，具有較強的創新性。
3. 實訓單元模塊由透明元件盒及 PCB 板構成，元件盒體由透明有機工程塑料注塑而成，面板采用 PCB 板制作而成。導線插孔采用防轉座引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓，模塊間采用排線或連接導線進行連接。
二、技術性能
1. 輸入電源：單相三線～ 220V ; 10% 50Hz
2. 裝置容量：＜ 1.5kVA
3. 外形尺寸：實訓平臺 1600mm; 700mm ; 1530mm
; 電腦桌 560mm 600mm 1020mm
4. 安全保護：具有漏電保護功能，安全性符合相關國家標準
三、基本配置及功能
本裝置主要由實訓臺、電源掛件、直流電源 / 直流電壓表掛件、仿真器掛件、直流調速閉環系統掛件、溫度調節閉環系統掛件、步進電機控制系統掛件、數控電源研究系統掛件、實訓掛板、實訓模塊、電腦桌、活動柜及配件等組成。
1 、實訓臺：
（ 1 ）桌子臺面板： E1 級三聚氰胺復面合成板，加防靜電膠皮，臺面厚度約 25mm 。
（ 2 ）采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各 2 個 C 字形鋁壓成型構件聯接，臺面高度：約 800mm ，桌面板下設支撐框架，截面尺寸約為 30x30mm ，承受力約 300Kg 。
（ 3 ）立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：約 70x70mm ，比重不小于 3.0kg/m ，四面帶槽，槽寬約 8.2mm ，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
（ 4 ） C 字形鋁壓成型構件為左、右對稱件，外形不小于 160x166x70mm ，單件比重不小于 0.37kg ，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
（ 5 ）實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業型材分割為上下兩個區域，所有型材表面光滑，無凹槽，用于放置交直流電源、測量儀器儀表和實驗模塊等。實驗臺兩側提供單相多功能插座和三相四線交流電源插座，為外配儀器設備提供工作電源。
2 、活動儲物柜
采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬 450x 深 550x 高 705 （ mm ），總重量; 31kg ；柜體四邊圓弧設計： R=30mm ，柜體邊框總厚度≤ 2.5mm ；配有承重型卡扣式三節軌，導軌承重量≥ 30kg ，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥ 440x45x18mm ，抽屜采用聯體鎖設計，底部配有 4 個 1.5 寸萬向帶剎車腳輪。
3 、電源掛件：
提供單相漏電保護器、智能電源管理系統、電源指示、電源保護及 AC220V 電源輸出接口。
4 、直流電源、直流電壓表掛件：
提供五路固定直流電源輸出： 12V 、5V 、 +24V ；提供一路 0 ～ 5V 直流可調電源；提供一只直流電壓表，量程 0 ～ 20V ，分為 200mV 、 2V 、 20V 三檔、精度 0.5 級。
5 、仿真器掛件：
提供 51 仿真器一只， USB 通訊接口 2 個，有延長線；串口通訊接口 1 個，有延長線。
5 、直流調速閉環系統掛件：
提供 24V 直流單機一只，自帶霍爾編碼器 A 、 B 正交相位 90 度信號輸出，轉速 0 ～ 1000rpm/min ， 0-5V PWM 調節模塊一塊，轉速表可顯示當前電機的轉速。面板印有閉環系統原理圖，整個系統為工業閉環系統，集 PID 運算調節和高速計數器運算調節。
6 、溫度調節閉環系統掛件：
由溫度表、加熱鹵素燈、 0-5V PWM 調節模塊、 DS18B20 傳感器、 PT100 傳感器、溫度變送器和散熱風扇組成。溫度變送輸出有兩種方式，一個是 DS18B20 輸出的數字信號可以直接和單片機接口；一個是 PT100 經變送器輸出的電壓信號；加熱區由透明有機玻璃設計，便于觀察實訓過程中的變化。面板印有閉環系統原理圖，整個系統為工業閉環系統。
7 、步進電機控制系統掛件：
提供 DC6-40V 供電的 42 步進驅動器 1 只，采用 DSP 技術，電流范圍 0.3A-2.2A ，具有半流、過壓和過流等短路保護， 1600-6400 細分可調，可驅動 4 、 6 、 8 線兩相步進電機，脈沖響應頻率最高可達 75KHZ ；提供 2 相步進電機 42J06 一只，步距精度 5 ± % ，耐壓 500VAC ，徑軸向跳動 0.08 以下，步距角 1.8 °，額定電流 1A ， 8 根引線。面板印有步進驅動器詳細參數圖表。
8 、數控電源研究系統掛件：
輸入電壓 +24V ， +5V ，系統通過 STM32 主機模塊、電壓、電流采樣模塊、 PWM 驅動電路完成直流穩壓電源的控制研究；面板印有控制系統原理圖。
9 、實訓掛板：
掛在實訓臺上層，用于放置實訓模塊搭建實訓電路，滿足實訓教學需求。
10 、實訓模塊：
實訓模塊由透明元件盒及 PCB 板構成，元件盒體由透明有機工程塑料注塑而成，面板采用 PCB 板制作。導線插孔采用防轉座引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；模塊間采用排線或連接導線進行連接，可根據實訓教學內容需要，組合成各種實際產品。
11 、電腦桌：
采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為 30 30 工業鋁合金型材，鍵盤位為抽屜式結構并用 300mm 導軌固定；底部裝有帶剎車萬向輪。尺寸約為 560mm × 600mm × 1020mm 。
12 、活動柜：
采用鐵質雙層亞光密紋噴塑結構，優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，材料厚度不小于 1.2mm 。
13 、配件：
提供與實訓設備配套的實訓指導書和實訓導線。
14 、創新實訓教學資源包
五、實訓項目
單片機基礎實訓項目 :
（ 1 ）、 跑馬燈
（ 2 ）、 計數器
（ 3 ）、 定時器
（ 4 ）、 外部中斷
（ 5 ）、 音頻驅動
（ 6 ）、 蜂鳴器驅動
（ 7 ）、 查詢式鍵盤
（ 8 ）、 矩陣鍵盤顯示
（ 9 ）、 電子音樂演奏
（ 10 ）、128 × 64 液晶顯示
（ 11 ）、 動態掃描數碼管顯示
（ 12 ）、 靜態掃描數碼管顯示
（ 13 ）、ADC0809 應用
（ 14 ）、DAC0832 應用
（ 15 ）、TLC2543 串行 AD 轉換實驗
（ 16 ）、TLC5618 串行 DA 轉換實驗
（ 17 ）、74LS164 串轉并實驗
（ 18 ）、74LS165 并轉串實驗
（ 19 ）、AK040 語音測試
（ 20 ）、DS18B20 溫度測量電路
（ 21 ）、RS232 串行 51 通信
（ 22 ）、RS232 串行 STM32 通信
（ 23 ）、STM32 觸摸屏顯示
（ 24 ）、STM32 ADC 的使用
（ 25 ）、STM32 內部溫度傳感器溫度測量顯示
（ 26 ）、STM32 外部 Flash
（ 27 ）、RS485 通信
單片機綜合實訓項目 :
（ 1 ）、 出租車計價器
（ 2 ）、 超聲波倒車雷達
（ 3 ）、 電子語音萬年歷
（ 4 ）、 電子稱
（ 5 ）、 交通燈控制系統
（ 6 ）、 溫度調節閉環控制系統
（ 7 ）、 直流步進控制系統
（ 8 ）、 直流調速閉環控制系統
（ 9 ）、 數據采集系統
（ 10 ）、 環境監測系統
（ 11 ）、DDS 信號發生器
（ 12 ）、MP3 音樂播放器
|
